Industriebauten der Ingenieurbüro Gierke Planungsgesellschaft mbH

Heizungstechnik:

• Wärmeversorgung des Gebäudes mittels Ferndampfversorgung mit Dampfübergabestation (650 kW), Pufferspeicherung, zentraler Warmwasserbereitung, statische Heizflächen in den Räumen, Wärmeversorgung von insgesamt 6 Lüftungsanlagen

Sanitärtechnik:

• Zentrale Warmwasserbereitung über 2 redundante Frischwasserstationen, Verlegung des Trinkwassernetzes in Edelstahlleitungen, Anschluss von insgesamt 80 Duschen (Warm- und Kaltwasser) sowie Urinalen, Waschtischen und WCs, Herstellung des Abwassersystems aus schalldämmendem PP-Rohr

Raumlufttechnik:

• 6 Lüftungsanlagen für die zentrale Versorgung der Sanitär-, Dusch- und Umkleideräume in redundanter Ausführung, Ausstattung der Lüftungsanlagen mit Wärmerückgewinnungsanlagen, Vorwärmung der Abluft über Dampfkondensat (Abfallprodukt), Gesamtluftvolumenstrom aller Anlagen ca. 25.000 m³/h

MSR-Technik:

• DDC-Regelung der Lüftungsanlagen, Wärmeversorgung und Verteilung sowie der Trinkwasseranlagen, Aufschaltung auf die Gebäudeleittechnik der Liegenschaft

Besonderheiten:

• Sehr kurzer Planungs- und Ausführungszeitraum, enges Baufeld, für die Errichtung des Gebäudes musste eine Schmutz- und Regenwasserleitung DN 500 in einer Tiefe von etwa 6 Metern verlegt werden, Einbau einer Regenwasserrückhaltung für das Gebäude und Anschluss an das Sammelentwässerungssystem

Heizungstechnik:

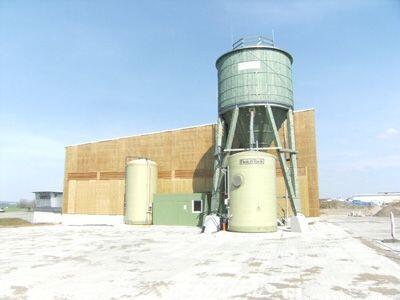

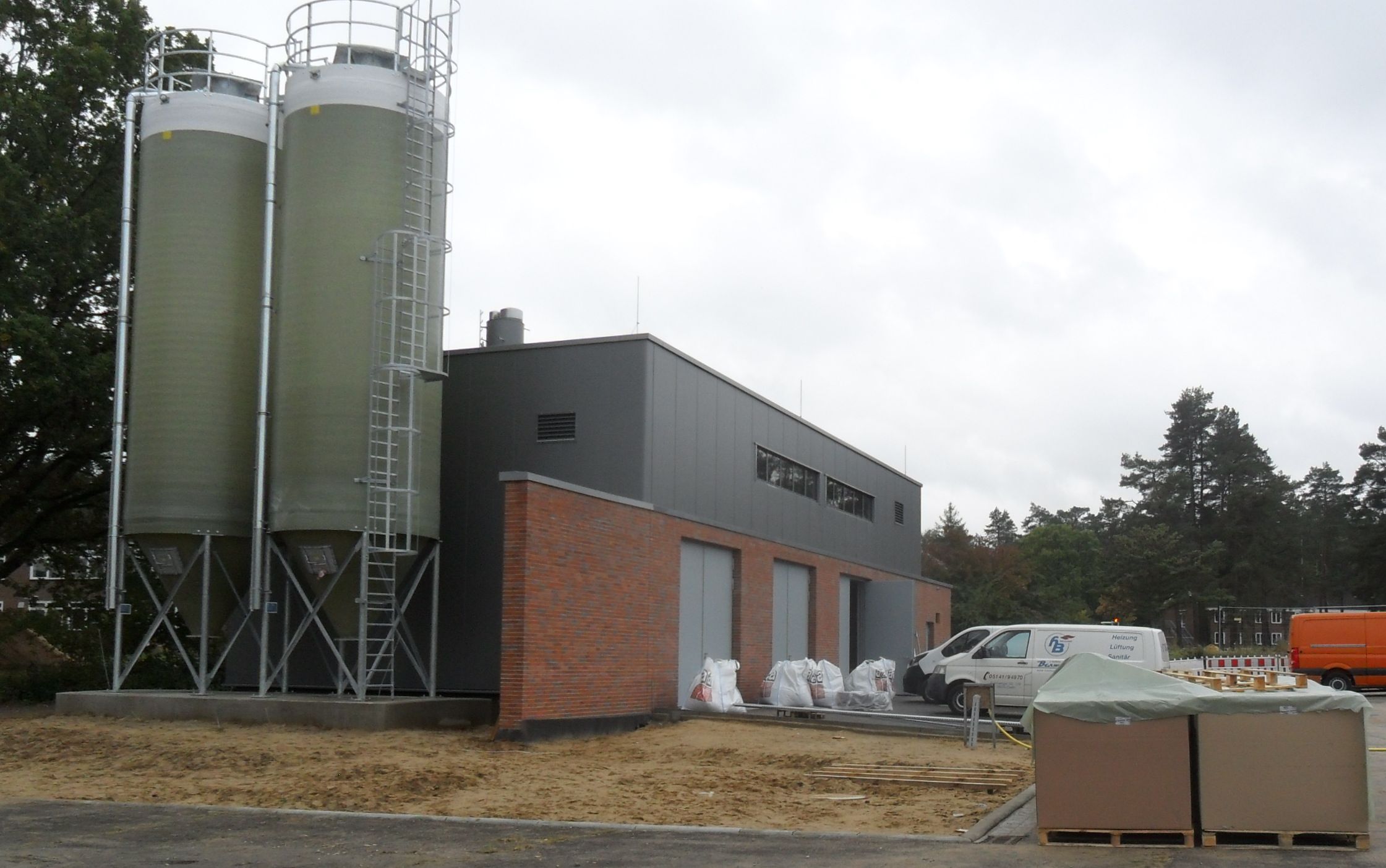

• Planung der Wärmeversorgung für die gesamte Liegenschaft über Gasbrennwertkessel, 2 Pelletkessel und BHKW, Gesamtleistung der Heizzentrale 3.500 kW

Sanitärtechnik:

• Trink- und Abwasserinstallation für die Technikräume, Notkühlung der Holzkessel

Lüftungstechnik:

• Sicherstellung der Außenluftversorgung, BHKW-Abluftführung sowie zur Entwärmung des Heizraumes, Gesamt-Volumenstrom 4.300 m³/h

MSR-Technik:

• DDC-Automationssystem für die Heizzentrale

Besonderheiten:

• Zahlreiche Variantenuntersuchungen mit Wirtschaftlichkeitsberechnungen, Antragsverfahren nach BImSchV

Heizungstechnik:

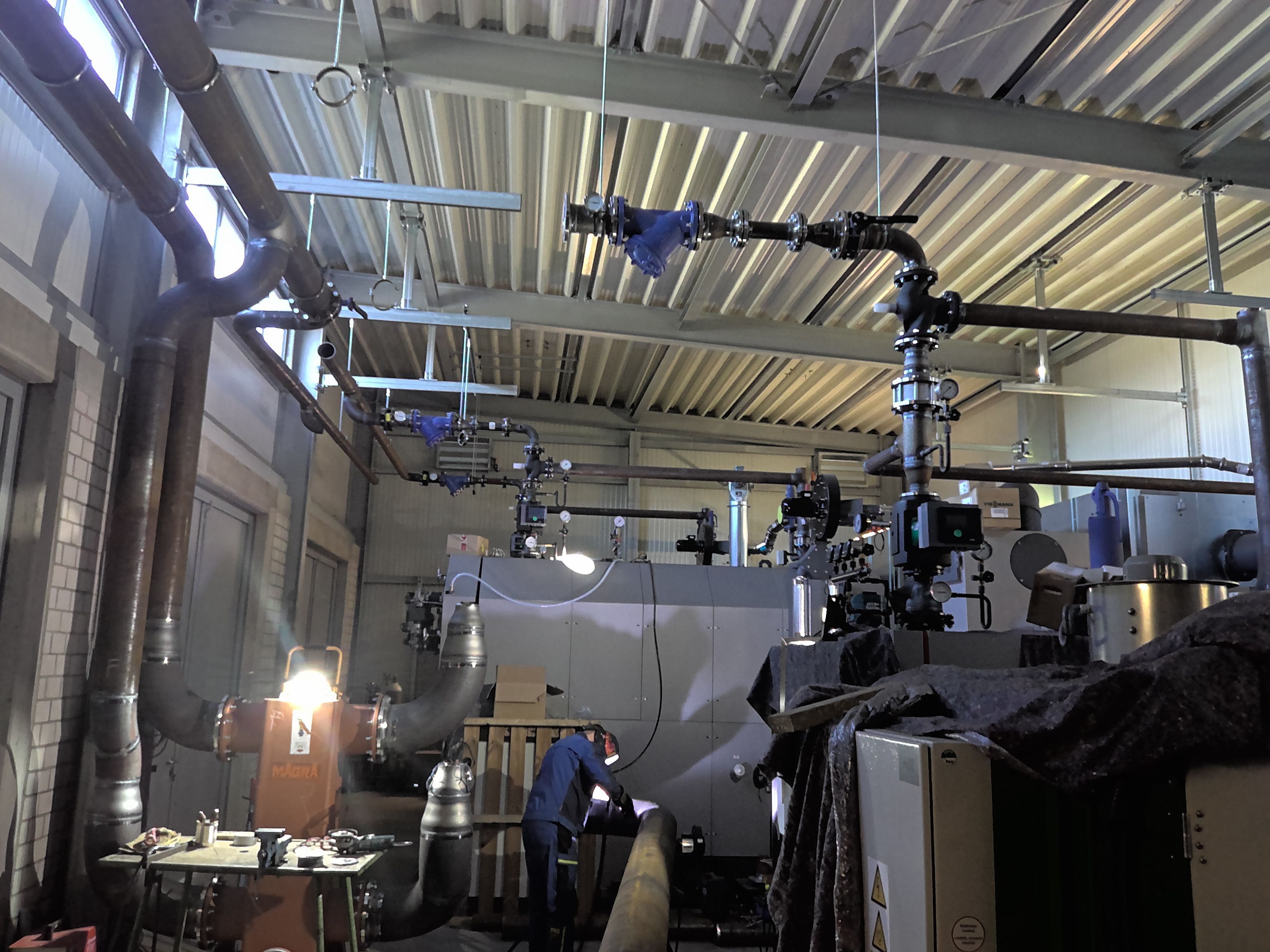

• Einbindung eines BHKW mit einer Leistung von 2.000 kW in ein bestehendes Dampfnetz (20 MW), Ermittlung von Wärmesenken, Änderung des Niederdruckdampfnetzes auf ein Heißwassernetz,  Aufbau eines neuen Heißwassernetzes, Änderung der Verbraucherkreise, Planung der neuen Heizzentrale zur Aufstellung des BHKW

Raumlufttechnik:

• Lüftungsanlagen zur Versorgung und Kühlung des BHKW

Sanitärtechnik:

• teilweise Erneuerung der Warmwasserbereitung in den einzelnen Gebäuden, Anschluss der VE-Wasserversorgung für das BHKW

Besonderheiten:

• Sehr enger Terminplan, Aufbau umfangreicher Ferntrassen zur Versorgung aller Gebäude

Sanitärtechnik:

• Erstellen eines Konzeptes zum Aufbau eines Trinkwassernetzes und Trennung vom Lösch- und vom Betriebswassernetz, Planung einer Trennstation, Bestandsaufnahme vor Ort, Berechnung der einzelnen Netze, Erstellen der Grundrisspläne und der Schemen, Ermittlung von neuen Trassenwegen

Besonderheiten:

• Sehr umfangreiche Wassernetze mit vielen unbekannten Strängen und Verbrauchern (Betriebswasser), Berücksichtigung über Jahre gewachsener Strukturen

Heizungstechnik:

• Anbindung des neuen Lüftungsgerätes an die bestehende Wärmeversorgung, Wärmerückgewinnungsanlage mittels Wirbelstrom-Wärmetauscher für abrasive Abluft

Lüftungstechnik:

• Ergänzung durch eine mechanische Zuluftanlage, Luftleistung 15.000 m³/h

Sanitärtechnik:

• Ableitung des bei der Wärmerückgewinnung entstehenden Kondensats, Ausstattung der Wirbelstrom-Wärmetauscheranlage mit automatischer Reinigung über einen Wäscherbalken

MSR-Technik:

• Einbau der Regelung für die Anlagen und Aufschaltung auf die Gebäudeleittechnik

Besonderheiten:

• Einbau einer Wärmerückgewinnung für extrem abrasive Abluft aus einer Beschichtungsanlage
